|  | YCJ型齿轮减速电动机 |
| |
| 使用条件 |
环境温度：在-15 C至40C条件下额定运行。 |
| 额定电压：380V |
| 额定频率：50HZ |
接 法：3KW及以下为Y，4KW及以上为 接 |
| 工作方式：连续（S1） |
|
| 润滑 |
| 减速电动机出厂前注入半流体锂基减速机脂，注入量由安装型式而定，更换时间为10000h. |
| 订货须知 |

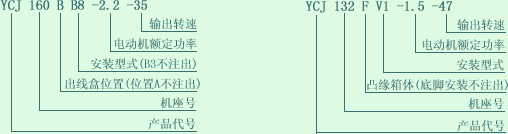

| 订货时请注明产品代号、机座号、功率、转速及安装型式。若需装置直流电磁制动器或单 |
| 向停止器或配置其他类型的电动机，或有特殊要求请订货时提出。 |
| 本公司保留更改设计的权利。 |
|
|
|
| 用户可根据实际工作制和负载性质参照服役系数表，选取服役系数，计算后确定减速电动机的功率与型号。 |
| 服役系数表 |
|
每 天 工 作 时 数
|
负 载 性 质
|
|
均 匀 平 稳
|
中 等 振 动
|
严 重 冲 击
|
|
12
|
1
|
1.25
|
1.75
|
|
24
|
1.25
|
1.50
|
2
|
|
|
| 例：如负载均匀平稳时所需减速电动机的额定功率1.1KW，输出转速为47r/min。每天工作12小时，则即选用1.1KW。若负载性质为中等振动时 |
| ，如驱动螺旋输送机等，则：a.选服役系数为1.25 所需功率
= 1.1 X 1.25 = 1.375 KW |
| b.查技术数据表可选
YCJ132-1.5-47 |
|
|
|
| 安装型式 |
|
代 号
|
B3
|
B5
|
B6
|
B7
|
B8
|
V1
|
V3
|
V5
|
V6
|
|
示意图
|
|
|
|
|
|
|
|
|
|
|
|

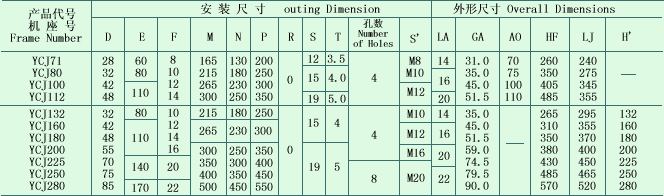

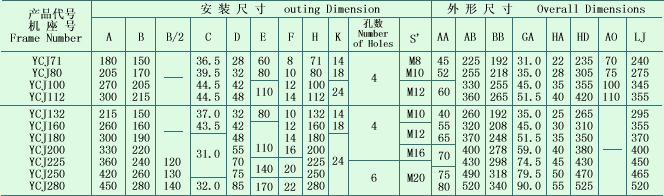

| 外形尺寸 OVERALL DIMENSIONS
（YCJ）

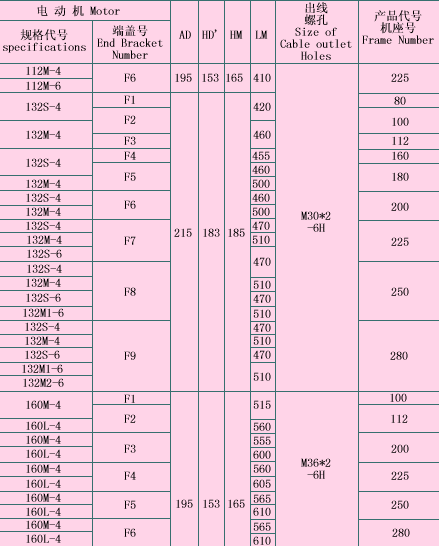

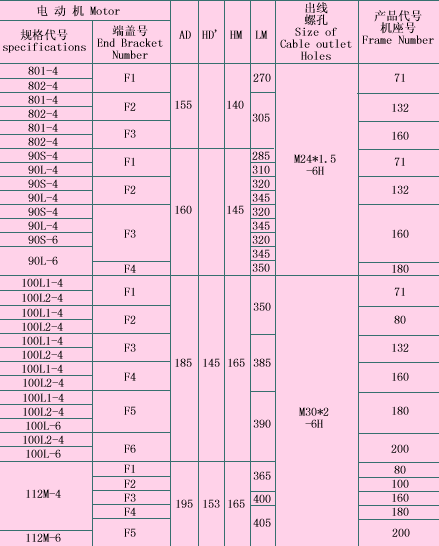

| 配用电动机尺寸
MOTORS DIMENSIONS （YCJ）
 | |
