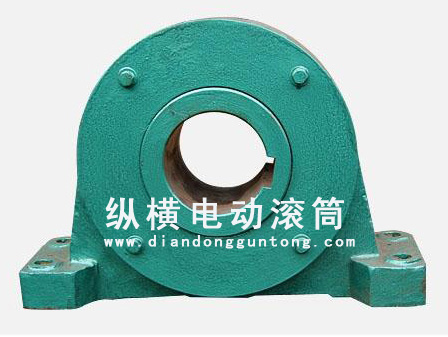

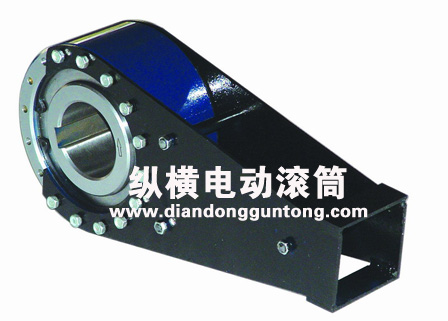

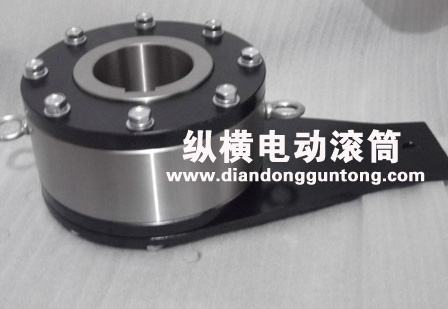

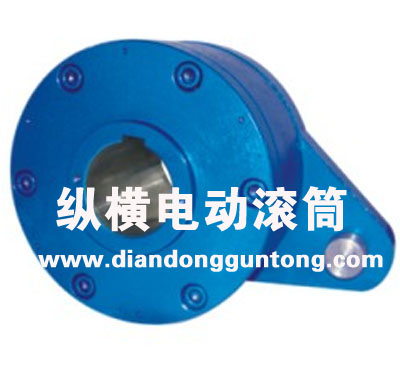

GN型滚柱逆止器

技术参数 配用减 速器型号 最大制动力矩 （公斤米） d（D） b(D4) t(D6) C L B C1 B1 H H1 d1 (重量） 公斤 图号 ZQ65/75 690 110 32 116.7 300 460 140 90 140 320 470 22 104 GN110 ZQ85 1390 130 36 137.4 330 490 170 120 180 400 565 22 147 GN130 ZL85 1390 140 36 147.4 330 500 170 120 190 550 715 22 172 GN140 ZQ100 2330 150 40 158.7 410 590 190 170 230 400 605 26 206 GN150 ZL100 2330 170 40 178.7 510 590 190 170 250 650 855 26 246 GN170 ZL115 4850 200 45 209.9 590 670 220 210 290 750 1015 32 349 GN200 ZL130 4850 220 50 231.2 590 670 220 210 290 850 1115 32 348 GN220 NYD65～NYD200型逆止器 NYD65～NYD200型逆止器基本尺寸和参数： 型号 (NYD) 额定逆止矩 Te N.m 孔径范围 d mm 内圈最高转速 r/min 空转阻力矩 N.m 结构尺寸 最大重量 Kg A B D H h1 h Φ L L1 NJ(NYD)65 1600 50-65 150 4 50 6 160 226 30 16 13.5 85 106 13.5 NJ(NYD)75 2500 60-75 5 65 6 170 269 35 19 16.5 85 106 16.1 NJ(NYD)85 6000 70-85 8 95 9 210 329 45 29 20.5 110 135 29.2 NJ(NYD)95 8000 80-95 10 105 9 230 382 55 32 20.5 110 138 37.2 NJ(NYD)110 11000 90-110 15 110 12 270 425 60 40 26 110 141 46.1 NJ(NYD)130 16000 100-130 100 20 120 12 320 506 65 36 26 130 161 82.8 NJ(NYD)160 25000 120-160 35 120 20 360 612 65 32 31 140 183 125 NJ(NYD)200 38000 160-200 45 130 20 430 623 70 43 41 160 207 180 注：　 1. 孔公差 H7(GB1800 ～ 1804-79), 为推荐轴公差为 h6, 配合公差为 H7/h6, 键槽按 GB1095-79 的Js9 、 GB1184-75 的 7-9 级标准制作； 2. 请在订货单上标出孔径、尺寸公差 , 否则按标准配合公差 H7 加工； 3. 请选用优先孔径 :50 、 55 、 60 、 65 、 70 、 75 、 80 、 85 、 90 、 95 、 100 、 110 、 120 、 130...... NYD220 ～ NYD450 型逆止器 NYD220 ～ NYD450 型逆止器的基本尺寸和参数：  型号 (NYD) 额定逆止力矩 Te N.m 孔径范围 d mm 内圈最高转速 r/min 空转阻力矩 N.m 结构尺寸 最大重量 Kg A B D H h L L1 NJ(NYD)220 50000 160-220 80 75 238 259 500 820 80 230 303 351 NJNJ(NYD)250 90000 180-250 50 95 288 323 6000 1000 100 290 367 675 NJ(NYD)270 125000 200-270 100 298 323 650 1100 110 290 367 737 NJ(NYD)300 180000 230-300 110 356 335 780 1300 135 290 392 1123 NJ(NYD)320 270000 250-320 140 386 345 850 1500 135 320 412 1425 NJ(NYD)350 320000 250-350 160 414 360 930 1600 135 360 426 1955 NJ(NYD)420 520000 320-420 220 474 484 1030 1800 165 450 550 2930 NJ(NYD)450 700000 350-450 250 526 494 1090 2000 165 480 574 3380 注 : 1. 孔公差 H7(GB1800 ～ 1804-79), 为推荐轴公差为 h6, 配合公差为 H7/h6, 键槽按 (GB1095-79 的 Js9,GB1184- 75 的 7-9 级标准制作 ; 2. 请在订货单上标出孔径、尺寸公差 , 否则按标准配合公差 H7 加工 ; 3. 请选用优先孔径 :50 、 55 、 60 、 65 、 70 、 75 、 80 、 85 、 90 、 95 、 100 、 110 、 120 、 130........ NF型非接触式逆止器 NF型非接触式逆止器的基本尺寸和参数： 规格 额定逆止力矩 N . m 非接触转速 r/min 最高转速 r/min 安装尺寸 mm 最大重量 Kg dmax dmin D d 1 H B L L 1 L 2 L 3 NF10 1000 450 1500 50 32 190 28 278 150 162 25 20 5 28 NF16 1600 450 60 45 208 32 305 160 167 25 22 31 NF25 2500 425 70 50 230 38 330 170 172 25 25 38 NF40 4000 425 80 60 245 42 358 185 183 28 30 49 NF63 6300 400 90 70 265 45 378 195 196 30 35 62 NF80 8000 400 100 80 285 48 410 210 200 35 35 73 NF100 10000 400 110 90 305 52 440 225 238 35 45 98 NF1225 12500 375 130 100 340 58 492 250 262 40 50 154 NF160 16000 375 1000 140 110 370 62 532 260 273 40 55 8 175 NF200 20000 350 150 120 415 65 590 300 275 50 38 214 NF250 25000 350 160 130 450 70 646 335 285 50 63 256 注： 1. 表中 “Smil” 和 “Smix” 分别为安装逆止器的轴伸所需的最小和最大长度。      2.d 优先系列： 32 ， 38 ， 40 ， 42 ， 45 ， 48 ， 50 ， 55 ， 60 ， 65 ， 70 ， 75 ， 80 ， 85 ， 90 ， 95 ， 100 ， 110 ， 120 ， 130 ， 140 ， 150 ， 160 ；      3. 内孔公差值为 E7 ，推荐配合公差为 E7/h6;      4. 键槽尺寸及公差按 GB1095-79 的 C11 制造。
